| केडीपी8-V2470J6BFE | |||
| आवेदन | |||
| डब्ल्यूएलएएन नेटवर्क सिस्टम में प्रयुक्त | |||
| विद्युत विनिर्देश | |||
| फ़्रिक्वेंसी रेंज (मेगाहर्ट्ज) | 2400-2500 | 5150-5950 | 6000-7125 |
| ध्रुवीकरण | खड़ा | ||
| लाभ (डीबीआई) | 6 | 6 | 6 |
| इलेक्ट्रिकल डाउनटिल्ट (°) | 0 | ||
| क्षैतिज आधा-शक्ति बीम चौड़ाई (°) | 100 | 120 | 120 |
| लंबवत आधा-शक्ति बीम चौड़ाई (°) | 70 | 60 | 45 |
| आगे-से-पीछे अनुपात (डीबी) | ≥15 | ≥15 | ≥15 |
| अलगाव (डीबी) | ≥18 | ≥25 | ≥25 |
| प्रतिबाधा (Ω)) | 50 | ||
| वीएसडब्ल्यूआर | ≤2.0 | ||
| अधिकतम शक्ति (डब्ल्यू) | 50 | ||
| यांत्रिक विनिर्देश | |||
| योजक | 8*आरपी-टीएनसी पुरुष | ||
| कनेक्टर स्थिति | तल | ||
| उजागर केबल आकार (सेमी) | 92±2 | ||
| ऊंचाई/चौड़ाई/गहराई (मिमी) | 290*170*50 | ||
| एंटीना वजन (किग्रा) | 1.1 | ||
| रेडोम सामग्री | पेट | ||
| रेडोम रंग | सफ़ेद | ||
| यांत्रिक झुकाव(°) | - 30～%2बी30 | ||
| संचालन तापमान (℃) | - 40～%2बी65 | ||

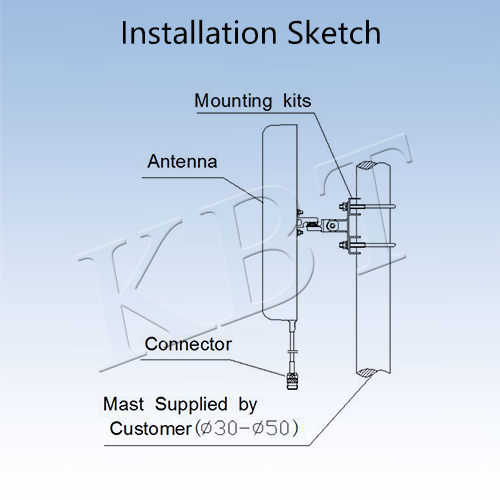

| माउंटिंग विकल्प | पोल या दीवार माउंटिंग | ||
| रेटेड हवा वेग (m/s) | 40 | ||
| उपयुक्त पोल व्यास (मिमी) | Φ30-Φ50 | ||
| माउंटिंग किट | जेएम-आर3 | ||
